Abstract: This blog post offers an overview of the 2023 paper “UniAD: Planning-oriented Autonomous Driving” by Yihan Hu, etc, proposing a unified end-to-end framework that coordinates perception, prediction, and planning tasks around the ultimate goal of safe ego-vehicle planning. It details the query-based design connecting modules in BEV space: TrackFormer for joint detection and tracking, MapFormer for online mapping, MotionFormer for multi-agent multimodal trajectory prediction with agent-map and goal interactions, OccFormer for instance-aware occupancy forecasting, and a simple attention-based planner leveraging ego queries and occupancy for collision avoidance. Implementation uses two-stage training with shared matching, and experiments on nuScenes validate the planning-oriented philosophy through strong joint and modular results across all tasks.
最近读了2023年的CVPR论文《UniAD: Planning-oriented Autonomous Driving》，作者是上海AI实验室的Yihan Hu等。这篇论文不是简单堆叠任务，而是从规划这个终极目标倒推，设计了一个端到端的统一框架UniAD，整合感知、预测和规划的全栈模块。思路很务实：传统方法模块独立容易误差累积，多任务学习又协调差，UniAD则用Transformer查询接口串联一切，互相补益，最终服务规划。论文基于多相机图像输入，纯视觉，实用性强。
背景和动机：为什么需要规划导向的统一框架？

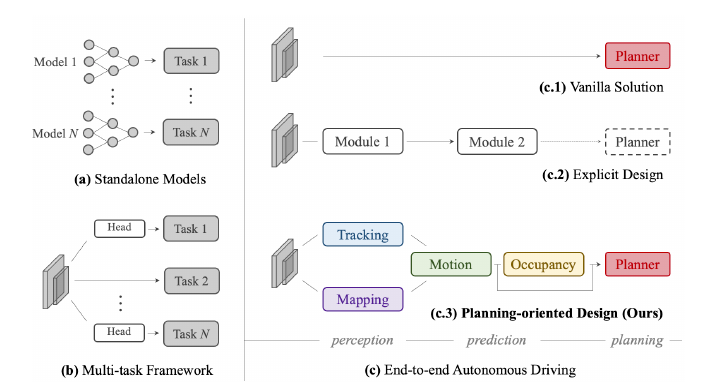

背景：自动驾驶系统通常是模块化的：感知（检测、跟踪、地图），预测（运动、占用），规划。工业方案往往每个模块独立模型（图1a），方便分工，但信息丢失、误差累积严重。多任务学习（MTL）共享骨干加头（图1b），省资源，但任务目标不一致，协调难。端到端方法（图1c）尝试直连感知预测到规划，但早期要么直接优规划（c1，忽略中间），要么只部分模块（c2，碎片化）。
作者的洞察：理想框架应“规划导向”（planning-oriented），所有前置任务优先服务规划（c3）。为什么？规划是自驾车的“终极目标”——安全高效路径。感知预测不是孤立，而是为规划提供互补抽象：感知给当前状态，预测给未来动态。UniAD就是这样：用统一查询接口沟通任务，从全局视角建模代理交互，避免累积误差，提升智能。
核心原理：查询接口 + 任务优先级
UniAD的原理是“规划为中心”，任务按序优先：感知（跟踪+地图）给基础抽象，预测（运动+占用）加动态，规划用之决策。关键是Transformer解码器结构，所有模块用查询（queries）接口连接。
- 查询设计：查询是高抽象向量，跨模块传信息。如跟踪模块输出代理查询（$Q_A$），传给运动模块建交互。查询像“桥梁”，让上游知识下游用，避免信息丢失。
- 任务优先：感知优先代理（动态）和地图（静态），预测优先多代理联合运动和场景占用，规划用ego查询避碰撞。端到端优化，梯度回传协调。
- BEV统一：所有在鸟瞰图（BEV）空间操作，统一坐标，便于交互。
原理上，UniAD不像MTL并行头，而是序列级联，互补：跟踪稳代理ID，地图给道路约束，运动预测交互，占用避占区。
模型结构：全栈Transformer解码器

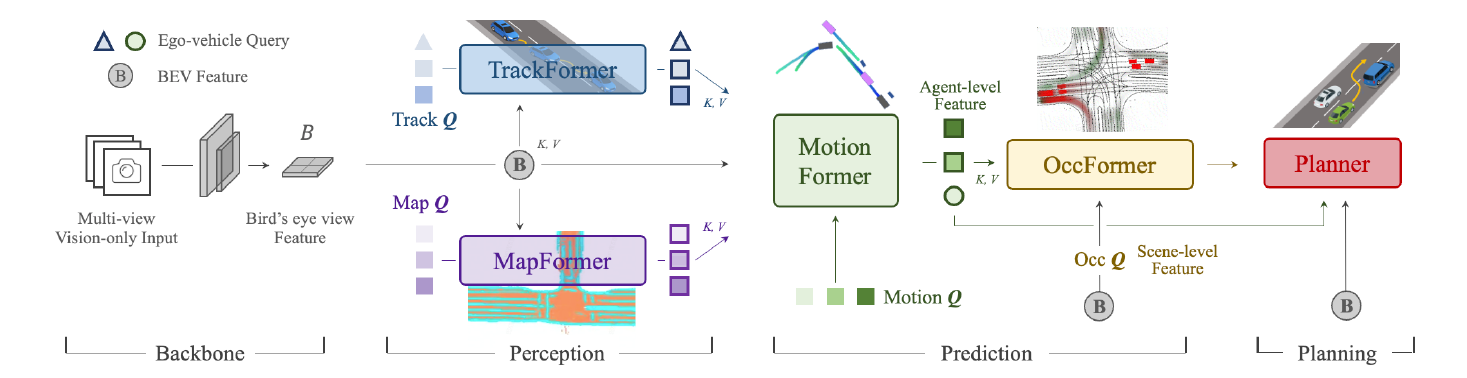

UniAD结构是CNN骨干 + BEV编码器 + 序列Transformer模块（图2）。输入多视图图像，输出规划轨迹。骨干用V2-99（类似ResNet），FPN颈融合多尺度。视图变换用BEVFormer的时空Transformer生成BEV特征B。然后是核心模块，每个是N层Transformer解码器（N=6），用查询交互。
细说每个模块：
- TrackFormer（跟踪模块）：联合检测和多目标跟踪（MOT），无后处理。查询分两类：检测查询（新生代理）和跟踪查询（历史代理）。初始化检测查询捕新生，跟踪查询自注意力聚合时序。都attend BEV特征B，输出$Q_A$（代理抽象，包括ego查询）。细节：N层，每层MHSA + MHCA，监督每层。避免NMS，用查询继承ID，稳时序。为什么关键？稳代理ID，供下游预测用，避免碎片。
- MapFormer（地图模块）：在线地图建模，四类元素（车道、分割线、可驶区、行人道）。基于Panoptic SegFormer，用地图查询稀疏表示道路。查询attend B，输出$Q_M$（地图抽象）。细节：东西类（things：车道等）用实例查询，可驶区（stuff）用语义查询。N层，逐层监督。为什么重要？提供静态约束，如车道限运动预测，提升安全。
- MotionFormer（运动预测模块）：场景中心多代理多模态轨迹预测。用$Q_A$和$Q_M$输入，预测所有代理未来T=12步轨迹（top-K模态）。细节：N层，每层三交互：代理-代理（MHSA/MHCA）、代理-地图（同）、代理-目标点（变形注意力，精炼端点）。运动查询Q=上下文+位置（场景锚、代理锚、当前位、预测端点）。非线性优化（训练时）平滑轨迹，遵运动学（抖动、曲率等）。ego查询显式建模，自驾车交互。为什么牛？联合预测交互，考虑地图，准+物理合理。
- OccFormer（占用预测模块）：场景占用网格预测，带代理ID。To=4步（比运动短，省算）。细节：To块，每块时间MLP融合代理特征$G_t$（从MotionFormer max-pool $Q_X$ + 跟踪$Q_A$ + 位嵌入）。场景特征$F_0$从B下采样，块内自注意力 + 跨注意力（$F_{ds}$ attend $G_t$，掩码限占区）。残差连接，上采样解码$F_{dec}^t$。实例占用$O_A^t = U_t * F_{dec}^t$（$U_t$从掩码特征MLP）。为什么独特？代理-场景融合，无后聚类，直出实例占用，帮规划避撞。
- Planner（规划模块）：用MotionFormer ego查询 + 命令嵌入（左转、直行、右转）attend B，解码未来轨迹ˆτ。推理时牛顿优化避占区（从OccFormer二值O）。细节：多射击生成候选，成本$f= L2(ˆτ)$ + 碰撞（高斯核，λ调）。无HD地图/路由，靠命令导。为什么简单有效？用上游抽象，直接优安全。
整体：查询串联（$Q_A$到Motion/Occ，ego Q到Planner），端到端。BEV统一空间，时序靠BEVFormer。
实现细节：两阶段训练 + 损失设计
实现基于PyTorch，nuScenes数据集（1000场景，多相机）。输入：6视图图像，历史3帧。
- 训练：两阶段稳。阶段1：预训感知（跟踪+地图），6 epoch，载BEVFormer权重（骨干、FPN、BEV编码器、检测解码）。冻骨干省存，损失$L1 = L_{track} + L_{map}$。阶段2：全任务20 epoch，载阶段1，损失$L2 = L_{track} + L_{map} + L_{motion} + L_{occ} + L_{plan}$。AdamW，batch 1/A100，CBGS采样。
- 损失：匹配共享（二分匹配，继承跟踪）。跟踪：焦点 + L1框 + GIoU。地图：Dice + CE语义，焦点 + L1点东西。运动：负对数似然模态 + L1轨迹。占用：CE + Lovasz-Softmax。规划：L1 + 方向L1 + 模仿（平滑L1）。权重调，如$λ_{motion}=2$。
- 超参：查询数300（代理+地图），BEV 200x100 (0.5m分辨)，T=12s (0.5Hz)，To=4。非线性优：抖动、曲率等5项。
- 推理：单前向，规划优<1ms。变体：UniAD-S (R50)，-B (R101)，-L (V2-99)。
实验部分：全面超SOTA + 消融分析
第4节实验在nuScenes val/test。UniAD-L test NDS 71.4%、mAP 47.5%、规划L2 0.73m、碰撞0.31%（超BEVerse +8.5 NDS）。val上，联合Ablation：加模块逐提，感知帮预测（-9.7% minADE），预测帮规划（-0.51碰撞）。模块结果：跟踪AMOTA 35.9%（+6.5超MUTR3D），地图IoU-lane 31.3%，运动minADE 0.71m（-38.3%超PnPNet），占用VPQ-near 54.7%，规划L2 1.03m（-51.2%超ST-P3）。

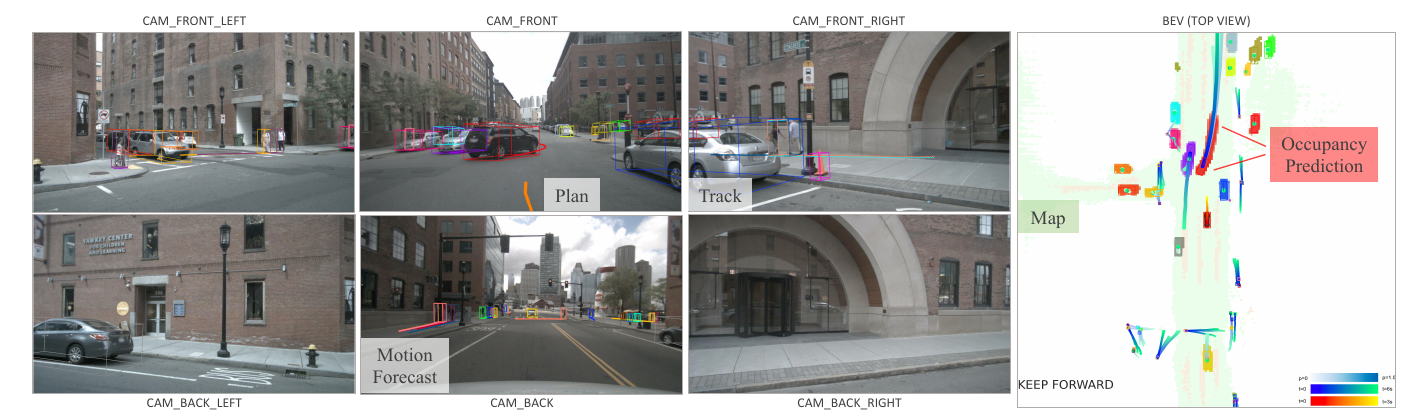

消融：MotionFormer组件各贡（锚+交互-15.8% minADE）。Occ交互+2.4 IoU-far。规划优-0.41碰撞。可视（图3）：复杂场景准规划。失败：长尾如大卡车（Sup）。
实验证：规划导向协调好，端到端强。
小结和感想
UniAD框架是查询级联的全栈Transformer，思想规划导向，互补抽象。结构优雅，实现稳，实验牛。比碎片方法智能，启发大模型自驾。缺点？计算大（1.5k GFLOPs），但潜力无限。
